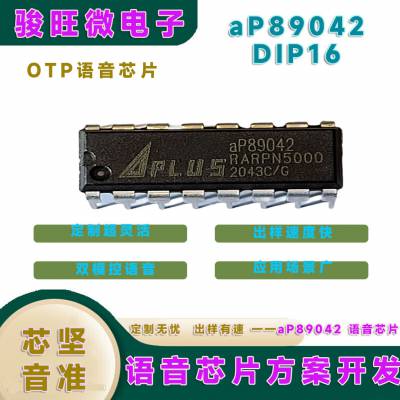

| 产品特性：OTP语音IC | 品牌：aplus | 型号：aP89042 |
| 类型：其他IC | 封装：DIP16 | 特色服务：定制专属 |
| 产品说明：语音IC | 包装：管装 |
一、芯片概述
型号：aP89042（16 引脚版本）
类型：语音 OTP 集成电路（Voice OTP IC）
存储容量：1M 位 EPROM
语音时长：6KHz 采样率、4-bit ADPCM 压缩下为 42 秒
电源范围：2.2V~3.6V，待机电流 <5μA
封装形式：DIP/SOP，通过 MODE 引脚区分 16 针（接 VDD）与 20 针（悬空）版本
二、核心特性
语音处理
支持 4-bit ADPCM（压缩）和 8-bit PCM（无压缩）格式
最多 12 个语音组（Voice Group），通过 252 个 512 字节语音块（Voice Block）组合而成，支持 960 个表项自由拼接
触发模式
按键触发（Key Trigger Mode）：通过 S1~S4 引脚组合触发 12 个语音组，SBT 引脚支持顺序播放
CPU 并行触发（CPU Parallel Trigger Mode）：S1~S4 输入地址（4 位），SBT 作为选通信号触发
可编程选项
全局选项：触发模式（按键 / CPU）、斜坡效应（Ramp-up-down，消除爆音）、输出信号配置（STOP 脉冲、BUSY、LED）
组选项：触发类型（边沿 / 电平）、保持模式（可保持 / 不可保持）、重触发（允许 / 禁止）
输出接口
直接驱动：PWM 引脚 VOUT1/VOUT2 可直接驱动扬声器
模拟输出：8-bit D/A 电流输出 COUT，需外接三极管（如 8050D）
其他特性
内置振荡器，通过外接电阻（ROSC）调节采样频率（范围：11KHz~25KHz）
16ms 去抖时间，RST 引脚高电平立即停止播放
支持 PC 开发系统进行语音编译和选项配置
三、引脚功能
| 引脚 | 功能描述 |
|---|---|
| S1~S4 | 触发引脚（按键模式触发语音组，CPU 模式输入地址） |
| SBT | 顺序触发或选通信号引脚 |
| VOUT1/VOUT2 | PWM 输出，直接驱动扬声器 |
| COUT | 模拟 D/A 输出，需外接三极管 |
| OSC | 振荡器输入，外接电阻调节采样频率 |
| RST | 复位引脚，高电平停止播放 |
| OUT1/OUT2/OUT3 | 可编程输出（STOP 脉冲、BUSY 信号、LED 控制） |
| VDD/VPP | 电源引脚（正常工作 / 编程电压，编程时 VPP 需接 6.5V） |
四、语音块与组组合示例
存储结构：语音文件分割为语音块（如 B0~B40）存储于 EPROM，通过语音表项拼接为语音组
组合示例：
组 1：“How are You?”（B0~B12）
组 2：音效（B13~B15）+“How are You?”（B0~B12）
五、电气参数
极限参数
工作电压：-0.5V~4.5V，工作温度 - 10℃~60℃
直流特性
待机电流：1~5μA，工作电流 15mA
输入高 / 低电压：2.5V/0.5V（典型值）
振荡电阻与频率
外接电阻 43KΩ~140KΩ 对应采样频率 25KHz~11KHz
六、典型应用电路
按键触发场景：3.3V/4.5V 电池供电，VOUT1/VOUT2 驱动 8Ω/16Ω 扬声器，COUT 通过三极管驱动
CPU 控制场景：5V 系统下通过 HT7335 降压至 3.5V，S1~S4 接收 MCU 地址信号，SBT 选通触发
七、开发支持
工具链：PC 端开发系统支持语音编译、选项配置和烧录
联系方式：王小姐（18123953487，QQ：502725276）
总结：aP89042（16 引脚）是低电压、低功耗语音 OTP 芯片，适用于电子玩具、智能家居、语音提示设备等场景，支持灵活的语音组合与双触发模式，外围电路简单，开发便捷。
