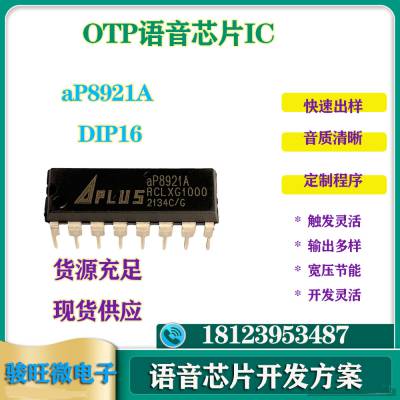

| 产品特性：OTP语音IC | 品牌：APLUS | 型号：aP8921A |
| 类型：其他IC | 用途：语音 | 封装：DIP16/SOP16 |
| 特色服务：可定制程序 | 包装：管装 | 定制：按客户要求定制程序 |
| 秒数：20 | 特性：otp |
深圳市骏旺微电子aP8921A/8910A语音OTP芯片总结
1. 芯片概述
型号差异：
aP8921A：512K位EPROM，支持21秒语音（6KHz采样率，4-bit ADPCM）
aP8910A：256K位EPROM，支持10秒语音
核心功能：一次性可编程语音存储与播放，支持语音组合、多触发模式及灵活输出配置。
适用场景：消费电子、语音提示设备、玩具等需固定语音输出的场景。
2. 关键特性
存储与压缩：
支持4-bit ADPCM（2:1压缩）或8-bit PCM（无压缩）格式。
语音块（Voice Block）组合：12个语音组（Voice Group），960个语音表条目支持复杂播放序列。
触发模式：
按键触发模式：S1-S4组合触发12个语音组，支持SBT顺序触发。
CPU并行触发模式：S1-S4输入地址后，SBT上升沿锁存触发。
触发选项：边沿/电平、保持/非保持、可重触发/不可重触发。
输出配置：
PWM输出：VOUT1/VOUT2直接驱动扬声器。
DAC输出：COUT需外接晶体管放大。
可编程输出（OUT1/OUT2）：支持STOP脉冲、BUSY信号、LED闪烁。
低功耗：待机电流<5μA，工作电压2.6-5.0V。
开发支持：PC端工具支持语音编译与选项配置。
3. 引脚功能
关键引脚说明：
S1-S4：输入触发引脚（内部下拉），编程模式时为编程使能。
SBT：按键模式下顺序触发，CPU模式下地址锁存，编程时为PGM信号。
VOUT1/VOUT2：PWM输出，直接驱动16Ω扬声器。
COUT：8-bit电流DAC输出，需外接390Ω基极电阻和NPN晶体管。
RST：高电平立即停止播放，编程时为DCLK时钟。
OSC：外接电阻（5.4-22.4KHz）设置采样频率。
4. 语音组合与配置
语音块管理：
组1："How are You?"（块B0-B12）
组2：音效（B13-B15）+ "How are You!"
每个语音文件分割为固定长度块（aP8921A：512字节/块；aP8910A：256字节/块）。
通过语音表组合块形成语音组，例如：
全局选项：
触发模式、斜坡控制（消除POP噪声）、输出信号配置（4种模式，如STOP/BUSY/LED）。
组选项：
独立设置触发类型（边沿/电平）、保持特性、重触发能力、STOP脉冲使能。
5. 触发模式细节
语音组地址编码：
| 语音组 | S1 | S2 | S3 | S4 |
|---|---|---|---|---|
| 1 | H | L | L | L |
| 5 | H | H | L | L |
| 12 | H | H | L | H |
消抖时间：
按键模式：16ms（8KHz采样）。
CPU模式：65μs（8KHz采样）。
6. 电气参数
工作条件：
电压范围：2.6-5.0V（VDD），编程时VPP=6.5V。
温度范围：DIP封装（-10~70℃），SOP封装（-40~85℃）。
电流特性：
待机电流：<5μA。
PWM驱动能力：110mA（VDD=5V，VOUT=0.3V）。
7. 典型应用电路
直接驱动：VOUT1/VOUT2接16Ω扬声器，VDD加滤波电容（建议22μF）。
外接放大：COUT通过NPN晶体管驱动扬声器，基极电阻依VDD调整（如390Ω@5V）。
振荡器设计：OSC引脚外接电阻（如344kΩ对应6KHz采样）。
8. 开发与编程
工具支持：PC端软件配置语音块组合、触发选项、输出模式。
编程模式引脚：
VPP=6.5V，S1-S4用于编程使能，SBT为PGM信号，OUT2为数据IO。
总结：aP8921A/8910A通过灵活的语音块组合、多模式触发及低功耗设计，为固定语音应用提供高集成度解决方案，适用于需定制化语音输出的嵌入式设备
