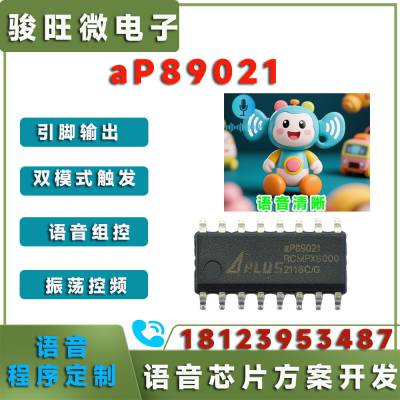

| 产品特性：OTP语音IC | 品牌：APLUS | 型号：AP89021 |
| 类型：其他IC | 用途：语音 | 封装：DIP16/SOP16 |
| 包装：管装 | 定制：按客户要求定制程序 | 秒数：20秒 |
| 特性：otp |
VOICE OTP IC (aP89021/aP89010) 详细技术总结
1. 基础信息
制造商：深圳市骏旺微电子有限公司
型号：
aP89021：512K bits EPROM，21秒语音（6KHz采样，4-bit ADPCM）
aP89010：256K bits EPROM，10秒语音（同条件）
工艺：标准CMOS工艺
电源：2.2V-3.6V单电源，待机电流<5μA
2. 核心特性
语音存储与压缩：
支持4-bit ADPCM（2:1压缩）或8-bit PCM（无压缩）。
ADPCM节省存储空间，PCM提供更高音质。
语音组合与扩展：
最多12个语音组（Voice Groups），通过组合固定长度的语音块（Voice Blocks）实现扩展播放。
语音块表：960个表项用于定义语音块组合逻辑（如串联、叠加）。
触发模式：
按键触发模式：S1~S4输入组合触发12组语音，SBT用于顺序触发。
CPU并行触发模式：S1~S4作为地址输入，SBT作为选通信号触发。
输出选项：
PWM输出：VOUT1/VOUT2直接驱动扬声器。
D/A输出：COUT需外接晶体管驱动扬声器。
可编程输出：OUT1~OUT3支持停止脉冲（STOP）、忙碌信号（BUSY）、LED闪烁等。
3. 引脚功能
| 引脚 | 播放模式功能 | 编程模式功能 | 描述 |
|---|---|---|---|
| 1 | OUT1 | OEB | 可编程输出（STOP/BUSY/LED） |
| 2-3 | VOUT1/VOUT2 | - | PWM直接驱动扬声器 |
| 4 | VSS | VSS | 电源地 |
| 5-6 | OUT2/OUT3 | IO/- | 可编程输出 |
| 7 | COUT | - | 8-bit D/A电流输出（需外接BJT） |
| 8 | OSC | ACLK | 振荡器输入（外接电阻设置采样率） |
| 9 | VPP | VPP | 编程电压（6.5V） |
| 10-14 | S1~S4 | S1~S4 | 触发输入（内部下拉） |
| 15 | SBT | PGM | 触发输入（按键模式顺序触发，CPU模式地址锁存） |
| 16 | RST | DCLK | 复位引脚（高电平立即停止播放） |
4. 触发模式配置
按键触发模式：
| 语音组 | S1 | S2 | S3 | S4 |
|---|---|---|---|---|
| 1-12 | HIGH/NC组合触发（如组1：S1=HIGH，其他NC） |
SBT用于顺序触发（按顺序播放语音组）。
CPU并行触发模式：
| 语音组 | S4 | S3 | S2 | S1 |
|---|---|---|---|---|
| 1-12 | 4位二进制地址（如组1：0000，组12：1011） |
SBT作为地址锁存信号（上升沿触发）。
5. 可编程选项
全局选项（Whole Chip Options）：
触发模式：按键或CPU模式。
斜坡控制：启用时消除COUT输出的“爆音”（禁用用于PWM输出）。
输出配置：OUT1~OUT3功能选择（STOP/BUSY/LED组合）。
语音组选项（Group Options）：
触发类型：边沿/电平触发。
保持性：保持（Hold）或非保持（Unhold）。
重触发：允许/禁止在播放中重新触发。
停止脉冲：启用/禁用STOP信号输出。
6. 电气特性
额定值：
工作电压：-0.5V~4.5V，温度范围：-40℃~+85℃。
直流特性：
待机电流：<5μA，工作电流：<15mA。
输入电平：VIH≥2.5V（高电平），VIL≤0.5V（低电平）。
交流特性：
按键去抖时间：16ms（8KHz采样）。
斜坡时间：128/Fs（上升），256/Fs（下降）。
7. 典型应用
按键触发模式电路：
外接电阻设置振荡频率（Rosc），PWM直接驱动扬声器。
CPU并行模式电路：
需外接BJT放大COUT信号，兼容5V系统（通过分压电阻）。
8. 封装与布局
键合图：
aP89021：16引脚封装，焊盘尺寸80μm×90μm。
aP89010：引脚布局略有差异，需注意VSS连接。
9. 开发支持
开发系统：PC端软件支持语音编译、选项配置及EPROM编程。
振荡器校准：通过外接电阻调整采样频率（4.9KHz~25KHz）。
10. 关键参数表
| 参数 | aP89021 | aP89010 |
|---|---|---|
| EPROM容量 | 512K bits | 256K bits |
| 语音块数 | 126 | 124 |
| 语音块长度 | 512字节 | 256字节 |
| 采样率（ADPCM） | 6KHz（21秒） | 6KHz（10秒） |
总结：aP89021/010是一款低功耗、高灵活性的语音OTP芯片，支持多模式触发、语音组合扩展及多种输出配置，适用于消费电子、安防设备等需语音提示的场景。其核心优势在于低成本（外接元件少）和易用性（PC工具链支持）。
