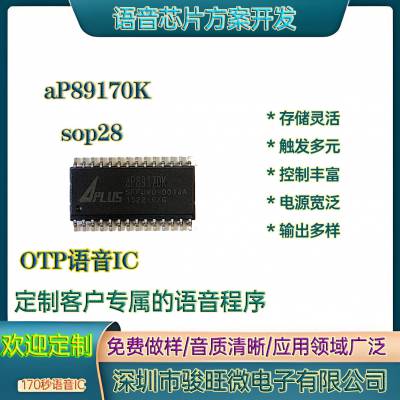

| 产品特性：OTP语音IC | 品牌：jww | 型号：aP89170K |
| 类型：其他IC | 封装：dip24/sop28 | 特色服务：定制程序 |
| 包装：管装 |
深圳市骏旺微电子有限公司
aP89682K
aP89341K
aP89170K
aP89085K
系列语音OTP集成电路详细
一、产品概述
型号系列：aP89682K（16M EPROM/682秒）、aP89341K（8M/341秒）、aP89170K（4M/170秒）、aP89085K（2M/85秒）。
核心特性：
基于标准CMOS工艺，集成嵌入式EPROM（容量2M-16M bits）。
支持6KHz采样率及4-bit ADPCM压缩，语音时长682秒。
支持多种压缩格式：用户可选PCM16（无压缩）、PCM8或ADPCM（4:2压缩）。
7种触发模式：按键模式、CPU并行模式、SPI模式、I2C模式、MP3模式、aP89兼容模式1/2。
支持1023个语音组，可自由组合语音块扩展播放时长。
二、关键特性
电源与功耗：
工作电压：2V-5V单电源。
待机电流：<5μA，工作电流典型值11mA@3.3V，18.3mA@4.5V。
输出驱动：
PWM输出：VOUT1/VOUT2可直接驱动扬声器（14-bit PWM）。
DAC输出：COUT引脚需外接BJT驱动，支持16-bit电流模式。
可编程输出引脚（OUT1-OUT3）：支持停止脉冲、忙信号、LED闪烁等13种功能。
时钟源选项：
内部电阻振荡（INT-Rosc）、外部电阻振荡（EXT-Rosc）、晶体振荡（16MHz）。
控制功能：
RST引脚高电平立即停止播放。
16级音量控制，支持静音/取消静音命令。
触发选项：边沿/电平触发、保持/非保持、可重触发/不可重触发。
三、引脚功能（24引脚封装）
| 引脚 | 主要功能 | 说明 |
|---|---|---|
| 1-2, 16, 19-24 | S1-S8、SBT | 触发输入，支持按键、并行地址、SPI/I2C数据输入等模式复用。 |
| 3 (VPP) | 编程电源 | 正常工作时接地，编程时接8.5V。 |
| 4-5 (VOUT1/2) | PWM输出 | 直接驱动扬声器。 |
| 6-7 (VDDP/VDDA) | 电源正极 | 需并联接电源。 |
| 9 (OSC) | 振荡器输入 | 外接电阻或晶体。 |
| 10 (COUT) | DAC电流输出 | 需外接BJT放大。 |
| 15 (RST) | 复位 | 高电平立即停止播放。 |
| 17-18 (M0/M1) | 模式选择 | 配置触发模式、振荡器类型或音量控制。 |
四、触发模式详解
按键模式：
S1-S8组合触发57个语音组，SBT顺序触发1023组。
支持单键顺序播放（SBT）、多键组合触发（如S1=HIGH触发组1）。
CPU并行模式：
S1-S8作为8位地址线（S1=LSB），SBT作为地址锁存信号。
寻址255组（二进制地址00h-FDh）。
SPI/I2C模式：
SPI：S1=片选（SC），S2=时钟（SCK），S3=数据输入（DI）。
I2C：S2=SCK，S3=数据线（DI）。
支持加载地址、播放控制、音量调节（通过M0/M1）。
MP3模式：
SBT=播放/暂停，S1=上一曲，S2=下一曲，S3=停止，S4=复位。
aP89兼容模式：
模式1：兼容旧款APLUS芯片（aP89341等）。
模式2：新增串行命令音量控制。
五、语音组与存储管理
语音块组合：语音文件分割为固定长度块（最多2016块），通过语音表组合成组。
示例：组2=音效块（B13-B15）+问候语块（B0-B12）。
压缩选项：
ADPCM（4:2压缩）：节省存储空间，音质较低。
PCM16（无压缩）：音质，占用空间。
六、电气特性
值：
电源电压：-0.5V~5.0V，输入电压：-0.3V~VDD+0.3V。
典型工作条件：
输出驱动能力：VOUT1/2驱动8Ω扬声器，峰值电流218mA@4.5V。
频率稳定性：±1.5%（内部/外部振荡）。
七、开发支持
开发系统：提供PC端编程软件，支持语音编译、块组合及触发配置。
典型应用电路：
按键模式：直接连接按键和扬声器（需滤波电容）。
CPU/SPI模式：外接MCU控制，OUT引脚反馈状态信号。
八、封装与版本
封装类型：24引脚DIP或28引脚SOP。
版本历史：2015年3月发布初版规格书。
aP89682K ap89170k
系列是高度集成的语音OTP芯片，适用于需长时语音播放的嵌入式场景（如告警设备、玩具、自动播报系统）。其多模式触发、灵活语音组管理及低功耗设计，使其在成本和功能扩展性上具备优势。开发工具支持简化了语音编译和系统集成流程。
